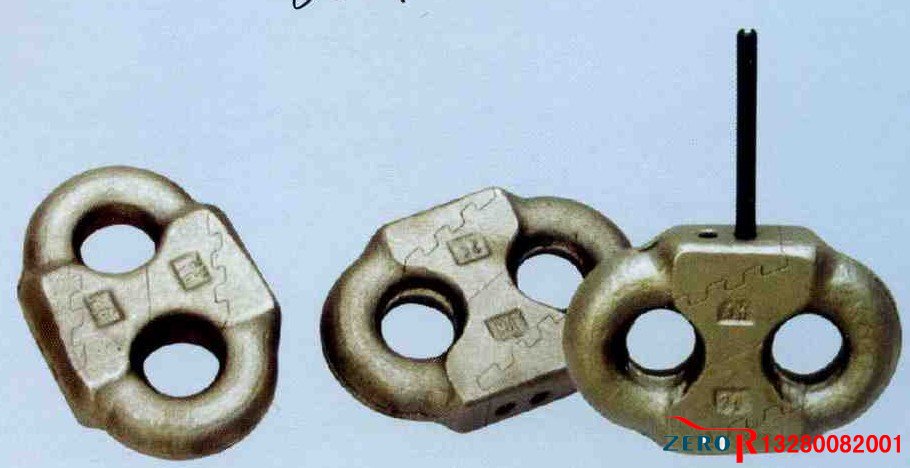

34*126弧齿链接环直供


34*126弧齿链接环直供：厂家电话13280082001
规格d×p   d1)       p L max    b1  min b2  min h  max r1) r1)      m ax a  max
14×50     14±0.6    50±0.6    80    17    54     17   24﹣20     20    34
18×64     18±0.6    64±0.6    102   20     66    23    28﹣20    34    46
22×86     22±0.7    86±0.9    132   24    85    27    35﹣20    46     58
26×92     26±0.8    92±0.9    146   28     97    33    41﹢20    49     63
30×108    30±0.9    108±0.1   170   32   109    36    47﹢20    55     72
34×126    34±1.0    126±1.3   193   36   121    41    52﹢20    61     82
38×137    38±1.1    137±1.4   215   40   134   46    58﹢20    67      92
42×152    42±1.3      152±1.5  238    44   150    51    64﹢20    73    101
 注：倒角、弧面和过渡圆角应有尽量大的半径。
 1）尺寸d和r在120°范围内包保证不变。
2）仅在两边对称适用（可协商确定）。
