锯齿环，扁平连接环主要规格尺寸
规格d×p d1) p L max b1 min b2 min h max r1) r1) m ax a max
14×50 14±0.6 50±0.6 80 17 54 17 24﹣20 20 34
18×64 18±0.6 64±0.6 102 20 66 23 28﹣20 34 46
22×86 22±0.7 86±0.9 132 24 85 27 35﹣20 46 58
24×86 24±0.8 86±0.9 136 26 29 38﹢20
26×92 26±0.8 92±0.9 146 28 97 33 41﹢20 49 63
30×108 30±0.9 108±0.1 170 32 109 36 47﹢20 55 72
34×126 34±1.0 126±1.3 193 36 121 41 52﹢20 61 82
38×137 38±1.1 137±1.4 215 40 134 46 58﹢20 67 92
42×152 42±1.3 152±1.5 238 44 150 51 64﹢20 73 101
注：倒角、弧面和过渡圆角应有尽量大的半径。
1）尺寸d和r在120°范围内包保证不变。
2）仅在两边对称适用（可协商确定）。
主要机械性能
规格mm 初始负荷KN 实验负荷KN 最小破断负荷 KN 拉伸负荷
14×50 8 190 230 190 ～200
18×64 13 330 370 330 ～340
22×86 19 490 550 490 ～510
24×86 23 580 650 580 ～600
26×92 26 640 770 640 ～700
30×108 35 850 1020 850 ～900
34×126 45 1080 1300 1080 ～1200
38×137 57 1360 1630 1360 ～1500
42×152 69 1660 2000 1660 ～1800
弧齿环简介：

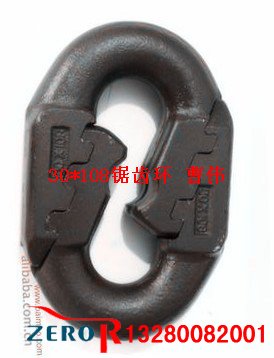

弧齿环，也叫锯齿环，也叫扁平环，是刮板机圆环链用扁平连接环。刮板机配件。 类型：锻造型。锻打型。
规格：18×64、22×86、24×86、26×92、30×108、34×126
用途：矿用圆环链之间相连接用。使用时即可水平安装，又能垂直安装。 材质：23锰、20锰开.20锰钒 。
锯齿环主要机械性能参考表： 主要机械性能
规格mm 初始负荷KN 实验负荷KN 最小破断负荷 KN 拉伸负荷
14×50 8 190 230 190 ～200
18×64 13 330 370 330 ～340
22×86 19 490 550 490 ～510
24×86 23 580 650 580 ～600
26×92 26 640 770 640 ～700
30×108 35 850 1020 850 ～900
