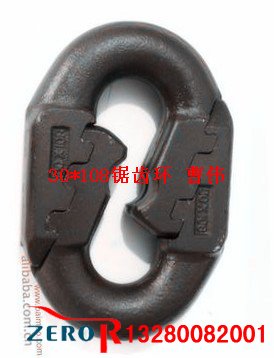

高品质锯齿环

聚齿环，锯齿环，扁平连接环主要规格尺寸
规格d×p   d1)      p L max   b1  min b2  min h  max r1) r1)      m ax a  max
 14×50    14±0.6    50±0.6   80    17    54     17   24﹣20     20    34
 18×64     18±0.6    64±0.6  102   20     66    23    28﹣20    34    46
 22×86     22±0.7    86±0.9   132   24    85    27    35﹣20    46     58
 24×86     24±0.8    86±0.9   136   26    29           38﹢20
26×92     26±0.8     92±0.9   146  28     97    33    41﹢20    49     63
 30×108     30±0.9    108±0.1   170   32  109    36    47﹢20    55     72
 34×126    34±1.0     126±1.3    193  36  121    41    52﹢20    61     82
 38×137   38±1.1      137±1.4    215   40  134   46    58﹢20    67      92
 42×152   42±1.3      152±1.5   238    44  150    51    64﹢20    73    101
注：倒角、弧面和过渡圆角应有尽量大的半径。 1）尺寸d和r在120°范围内包保证不变。 2）仅在两边对称适用（可协商确定）
